무중단 배포와 Blue-Green 배포 전략

Authors
  • avatar
    Name
    ywj9811
    Twitter

무중단 배포란 무엇인가

서비스가 운영 중일 때 새로운 버전을 배포하기 위해서는

  1. 기존 서비스를 종료
  2. 새로운 서비스를 시작

이러한 과정을 거치게 된다.

1번과 2번 사이의 과정에서 서버가 멈추는 시간이 필연적으로 발생하며, 이 시간동안 사용자들은 서비스를 이용할 수 없게 된다.

이러한 문제를 해결해주는 방법이 바로 무중단 배포로, 말그대로 중단이 없는 배포를 무중단 배포라고 합니다.

무중단 배포 방식 종류

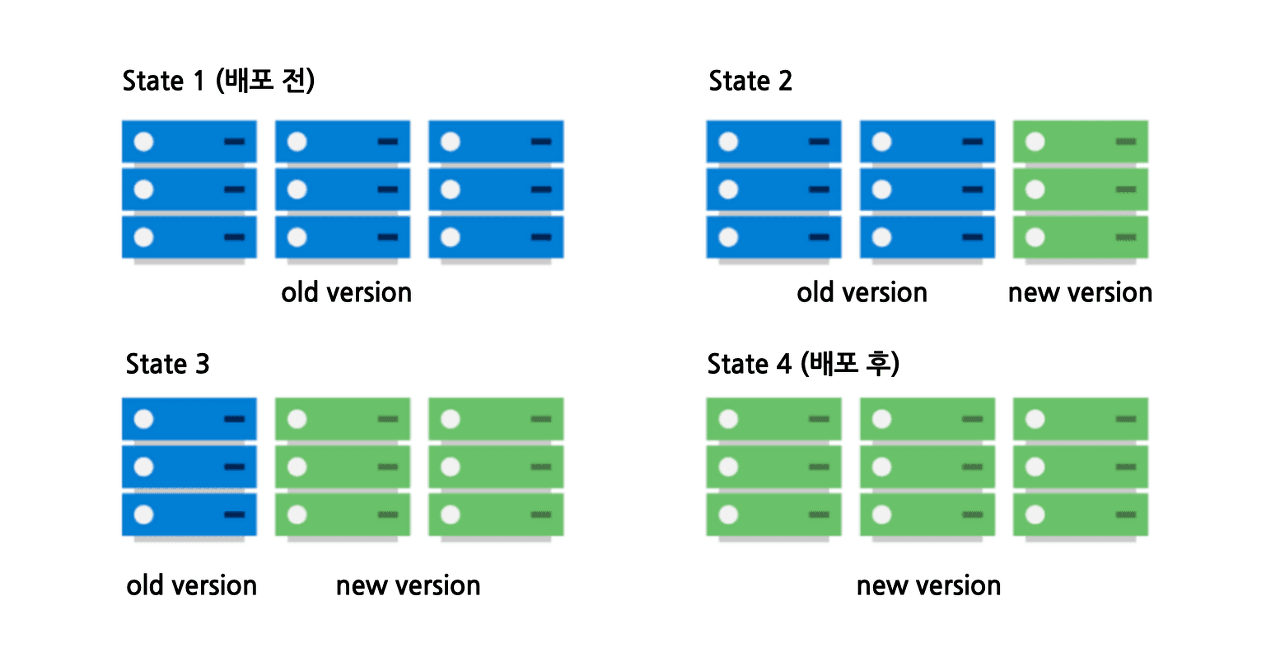

  1. 롤링(Rolling Update) 방식 사용중인 인스턴스 내에서 새 버전을 교체하는 가장 기본적인 방식으로 서비스 중인 인스턴스 하나를 로드밸런서에서 라우팅하지 않도록 한 뒤 새 버전을 적용하여 다시 라우팅하도록 하는 방식이다.

    이렇게 모든 배포된 인스턴스를 순차적으로 한 대씩 새로운 버전으로 업데이트 해주는 방식이다. (신.구 버전이 공존하는 방식 → 호환성 문제 조심)

    Untitled

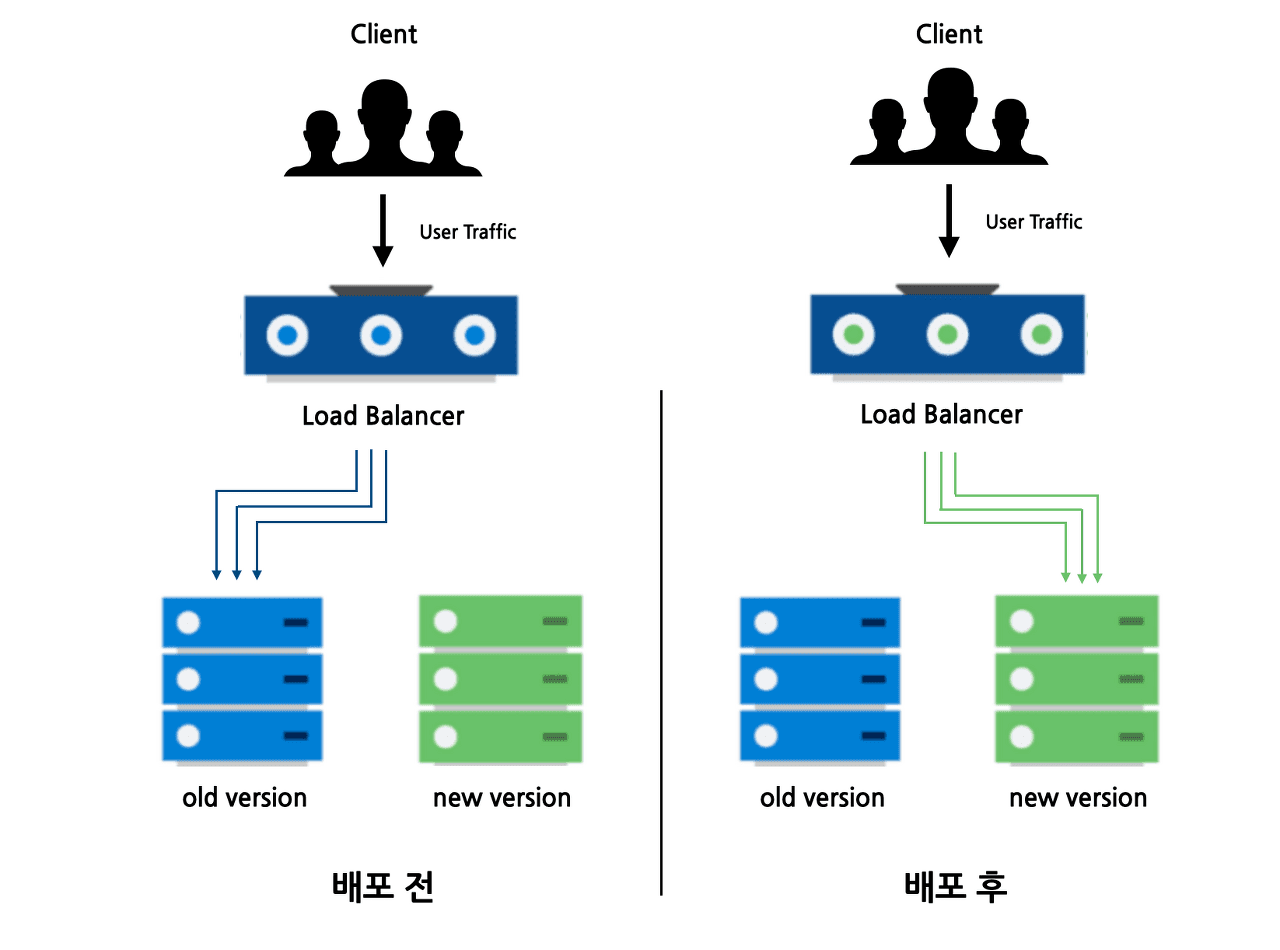

  2. 블루 그린 (Blue-Green Deployment) 방식

    구 버전, 신 버전을 각각 블루, 그린이라 칭하여 운영 환경에서 구 버전과 동일하게 신 버전을 배포하고 구 버전에서 신 버전으로 일제히 전환하는 방식이다.

    (롤링 방식에 비해 시스템 자원이 2배 이상 필요 → 리소스 낭비 조심)

    Untitled

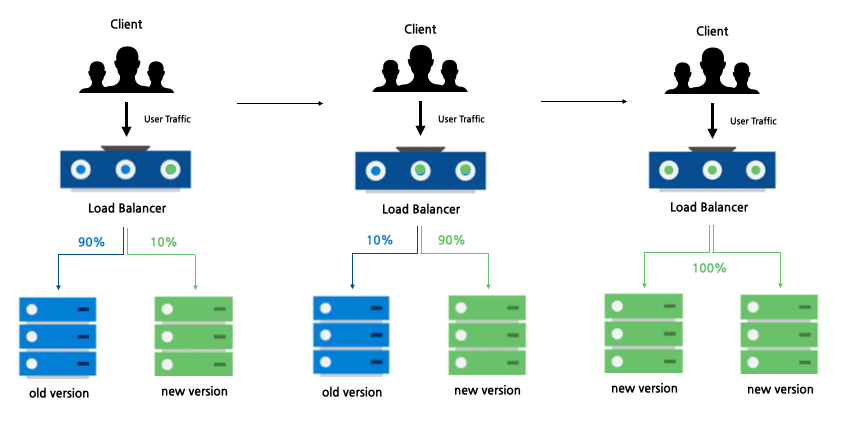

  3. 카나리 (Canary Release) 방식

    카나리 배포 방식은 위험을 빠르게 감지할 수 있는 배포 전략으로 신 버전의 제공 범위를 늘려가면서 모니터링 및 피드백 과정을 거칠 수 있다.

    로드밸런서를 통해 신 버전의 제품을 경험하는 사용자를 조절할 수 있다는 것이 특징으로 신 버전을 특정 사용자 혹은 단순 비율에 따라 구분하여 제공할 수 있다.

    (롤링 방식과 마찬가지로 신.구 버전이 공존하기에 관리가 필요하다)

    Untitled

이렇게 3가지 방식이 있다.

블루 그린 배포 방식

나는 AWS 인스턴스를 한개만 사용하기에 블루 그린 배포 방식을 택하였다.

블루 그린 배포 방식을 사용하기 위해 Nginx를 추가하여 8080으로 들어오는 요청을 상황에 따라 8080, 8081로 맞춰 보내도록 설정하였다.

우선 기존의 배포 과정을 수정해야 한다.

github actions의 workflow 작성

name: Java CI with Gradle

on:
  push:
    branches: [ "main" ]

permissions:
  contents: read

jobs:
  build:

    runs-on: ubuntu-latest
    env:
      working-directory: ./
      APPLICATION: ${{ secrets.APPLICATION }}

    steps:
      - uses: actions/checkout@v2

      - name: Set up JDK 11
        uses: actions/setup-java@v2
        with:
          java-version: '11'
          distribution: 'adopt'

      - name: Cache Gradle packages
        uses: actions/cache@v2
        with:
          path: |
            ~/.gradle/caches
            ~/.gradle/wrapper
          key: ${{ runner.os }}-gradle-${{ hashFiles('**/*.gradle*', '**/gradle-wrapper.properties') }}
          restore-keys: |
            ${{ runner.os }}-gradle-

      - name: Create application.yml
        run: |
          echo "${{env.APPLICATION}}" > ./src/main/resources/application.yml

      - name: Grant execute permission for gradlew
        run: chmod +x gradlew
        working-directory: ${{ env.working-directory }}

      - name: Build with Gradle
        run: ./gradlew build
        working-directory: ${{ env.working-directory }}

      - name: Login to DockerHub
        uses: docker/login-action@v1
        with:
          username: ${{ secrets.DOCKER_USERNAME }}
          password: ${{ secrets.DOCKER_PASSWORD }}

      - name: Build and Push Docker image
        run: |
          docker build -t ywj9811/encore:latest .
          docker push ywj9811/encore:latest

      - name: Cleanup Gradle Cache
        if: ${{ always() }}
        run: |
          rm -f ~/.gradle/caches/modules-2/modules-2.lock
          rm -f ~/.gradle/caches/modules-2/gc.properties

      - name: Deploy
        uses: appleboy/ssh-action@v0.1.10
        with:
          host: ${{ secrets.EC2_SERVER_HOST }}
          username: ${{ secrets.EC2_SERVER_USERNAME }}
          key: ${{ secrets.PRIVATE_KEY }}
          envs: GITHUB_SHA
          script: |
            chmod +x 경로/deploy.sh
            경로/deploy.sh
          debug: true

조금 살펴보자면

name: Java CI with Gradle

on:
  push:
    branches: [ "main" ]

permissions:
  contents: read

jobs:
  build:

    runs-on: ubuntu-latest
    env:
      working-directory: ./
      APPLICATION: ${{ secrets.APPLICATION }}

    steps:
      - uses: actions/checkout@v2

      - name: Set up JDK 11
        uses: actions/setup-java@v2
        with:
          java-version: '11'
          distribution: 'adopt'

      - name: Cache Gradle packages
        uses: actions/cache@v2
        with:
          path: |
            ~/.gradle/caches
            ~/.gradle/wrapper
          key: ${{ runner.os }}-gradle-${{ hashFiles('**/*.gradle*', '**/gradle-wrapper.properties') }}
          restore-keys: |
            ${{ runner.os }}-gradle-

      - name: Create application.yml
        run: |
          echo "${{env.APPLICATION}}" > ./src/main/resources/application.yml

      - name: Grant execute permission for gradlew
        run: chmod +x gradlew
        working-directory: ${{ env.working-directory }}

      - name: Build with Gradle
        run: ./gradlew build
        working-directory: ${{ env.working-directory }}

      - name: Login to DockerHub
        uses: docker/login-action@v1
        with:
          username: ${{ secrets.DOCKER_USERNAME }}
          password: ${{ secrets.DOCKER_PASSWORD }}

      - name: Build and Push Docker image
        run: |
          docker build -t ywj9811/encore:latest .
          docker push ywj9811/encore:latest

      - name: Cleanup Gradle Cache
        if: ${{ always() }}
        run: |
          rm -f ~/.gradle/caches/modules-2/modules-2.lock
          rm -f ~/.gradle/caches/modules-2/gc.properties

여기까지는 JDK 버전 설정과 application.yml 올리기, build, 그리고 Docker에 올리는 과정이 나와있는 것이고

이후의 Deploy 단계에서 이제 배포 스크립트를 실행시켜서 다음 단계를 실행시킬 것이다.

      - name: Deploy
        uses: appleboy/ssh-action@v0.1.10
        with:
          host: ${{ secrets.EC2_SERVER_HOST }}
          username: ${{ secrets.EC2_SERVER_USERNAME }}
          key: ${{ secrets.PRIVATE_KEY }}
          envs: GITHUB_SHA
          script: |
            chmod +x 경로/deploy.sh
            경로/deploy.sh
          debug: true

이 과정에서 나의 서버에 접근하여 해당 경로에 있는 배포 스크립트를 동작 시킬 수 있게 권한을 주고 동작 시키게 되는데 해당 부분에서 블루 그린 배포 전략이 실행된다.

참고

version: '3'
services:
  encore-blue:
    image: 이미지 이름
    container_name: 컨테이너 이름
    ports:
      - "8080:8080"
    command: "java -jar /app.jar"
    restart: always
    environment:
      - TZ=Asia/Seoul
    networks:
      - 공유 네트워크 이름
    volumes:
      - ./logs:/logs
networks:
  encore_network:
    external: true

이런 식으로 docker-compose 파일을 작성해서 컨테이너를 올릴 준비를 해놔야 한다.

deploy.sh 배포 스크립트

DOCKER_APP_NAME=encore

# Check if nginx is running
EXIST_NGINX=$(docker ps | grep "nginx")

# If not, start nginx
if [ -z "$EXIST_NGINX" ]; then
    sudo cp 경로/nginx.blue.conf 경로/nginx.conf
    docker-compose -f 경로/docker-compose.nginx.yml up -d
fi

# Blue 를 기준으로 현재 떠있는 컨테이너를 체크한다.
EXIST_BLUE=$(docker ps | grep "${DOCKER_APP_NAME}-blue")

ls
pwd

# 컨테이너 스위칭
if [ -z "$EXIST_BLUE" ]; then
    echo "blue up"
    docker-compose -p ${DOCKER_APP_NAME}-blue -f 경로/docker-compose.blue.yml pull
    docker-compose -p ${DOCKER_APP_NAME}-blue -f 경로docker-compose.blue.yml up -d --force-recreate --build
    BEFORE_COMPOSE_COLOR="green"
    AFTER_COMPOSE_COLOR="blue"
else
    echo "green up"
    docker-compose -p ${DOKCER_APP_NAME}-green -f 경로/docker-compose.green.yml pull
    docker-compose -p ${DOCKER_APP_NAME}-green -f 경로/docker-compose.green.yml up -d --force-recreate --build
    BEFORE_COMPOSE_COLOR="blue"
    AFTER_COMPOSE_COLOR="green"
fi

sleep 10

# 새로운 컨테이너가 제대로 떴는지 확인
EXIST_AFTER=$(docker ps | grep "${DOCKER_APP_NAME}-${AFTER_COMPOSE_COLOR}")

if [ -n "$EXIST_AFTER" ]; then
  #nginx.config를 컨테이너에 맞게 변경 및 reload
  sudo cp /경로/nginx.${AFTER_COMPOSE_COLOR}.conf /경로/nginx.conf
  docker exec encore-nginx nginx -s reload

  # 이전 컨테이너 종료
  docker-compose -p ${DOCKER_APP_NAME}-${BEFORE_COMPOSE_COLOR} -f /경로/docker-compose.${BEFORE_COMPOSE_COLOR}.yml down
  echo "$BEFORE_COMPOSE_COLOR down"
fi

위와 같이 배포 스크립트를 작성했고 해당 스크립트를 살펴보면 다음과 같다.

  1. 우선 Nginx가 실행 중인지 체크한다.

    # Check if nginx is running
EXIST_NGINX=$(docker ps | grep "nginx")

# If not, start nginx
if [ -z "$EXIST_NGINX" ]; then
    sudo cp /경로/nginx.blue.conf 경로/nginx.conf
    docker-compose -f /경로/docker-compose.nginx.yml up -d
fi

    만약 실행중이 아니라면 실행시킨다.

  2. 현재 어떤 종류의 컨테이너가 올라와 있는지 확인 후 교환한다.

    # Blue 를 기준으로 현재 떠있는 컨테이너를 체크한다.
EXIST_BLUE=$(docker ps | grep "${DOCKER_APP_NAME}-blue")

ls
pwd

# 컨테이너 스위칭
if [ -z "$EXIST_BLUE" ]; then
    echo "blue up"
    docker-compose -p ${DOCKER_APP_NAME}-blue -f /경로/docker-compose.blue.yml pull
    docker-compose -p ${DOCKER_APP_NAME}-blue -f /경로/docker-compose.blue.yml up -d --force-recreate --build
    BEFORE_COMPOSE_COLOR="green"
    AFTER_COMPOSE_COLOR="blue"
else
    echo "green up"
    docker-compose -p ${DOKCER_APP_NAME}-green -f /경로/docker-compose.green.yml pull
    docker-compose -p ${DOCKER_APP_NAME}-green -f /경로/docker-compose.green.yml up -d --force-recreate --build
    BEFORE_COMPOSE_COLOR="blue"
    AFTER_COMPOSE_COLOR="green"
fi

sleep 10

    위의 스크립트를 보면 어떤 색상의 컨테이너가 동작중인지 확인하는데, 확인된 색상 반대의 색상의 컨테이너를 빌드하여 올려주고, 제대로 동작할 수 있게 sleep 10 을 하여 10초 동안 정지를 한다.

  3. 제대로 동작하는지 확인 후 이전 컨테이너 종료

    # 새로운 컨테이너가 제대로 떴는지 확인
EXIST_AFTER=$(docker ps | grep "${DOCKER_APP_NAME}-${AFTER_COMPOSE_COLOR}")

if [ -n "$EXIST_AFTER" ]; then
  #nginx.config를 컨테이너에 맞게 변경 및 reload
  sudo cp /경로.${AFTER_COMPOSE_COLOR}.conf /경로/nginx.conf
  docker exec nginx컨테이너이름 nginx -s reload

  # 이전 컨테이너 종료
  docker-compose -p ${DOCKER_APP_NAME}-${BEFORE_COMPOSE_COLOR} -f /경로/docker-compose.${BEFORE_COMPOSE_COLOR}.yml down
  echo "$BEFORE_COMPOSE_COLOR down"
fi

    만약 제대로 올라왔다면 이제 Nginx의 설정을 새롭게 올라간 컨테이너에 맞춰서 변경하고, 이전에 올라와있던 컨테이너는 종료시킨다.

Nginx 설정 파일 작성

// nginx.blue.conf

events {
    worker_connections 1024;
}

http {
    upstream backend {
        server www.dacheserver.com:8080;
    }
    access_log /var/log/nginx/access.log;

    server {
    	listen 80;
    	server_name api.dacheserver.com www.dacheserver.com dacheserver.com;
    	return 301 https://$host$request_uri;
    }

    server {
        listen 443 ssl;
        server_name api.dacheserver.com www.dacheserver.com dacheserver.com;
        ssl_certificate /etc/letsencrypt/live/api.dacheserver.com/fullchain.pem;
        ssl_certificate_key /etc/letsencrypt/live/api.dacheserver.com/privkey.pem;

        location / {
            proxy_pass https://backend;
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header X-Forwarded-Proto $scheme;
				    proxy_redirect https://www.dacheserver.com:8080/ /;
        }
    }
}

//nginx.green.conf
events {
    worker_connections 1024;
}

http {
    upstream backend {
        server www.dacheserver.com:8080;
    }
    access_log /var/log/nginx/access.log;

    server {
    	listen 80;
    	server_name api.dacheserver.com www.dacheserver.com dacheserver.com;
    	return 301 https://$host$request_uri;
    }

    server {
        listen 443 ssl;
        server_name api.dacheserver.com www.dacheserver.com dacheserver.com;
        ssl_certificate /etc/letsencrypt/live/api.dacheserver.com/fullchain.pem;
        ssl_certificate_key /etc/letsencrypt/live/api.dacheserver.com/privkey.pem;

        location / {
            proxy_pass https://backend;
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header X-Forwarded-Proto $scheme;
				    proxy_redirect https://www.dacheserver.com:8081/ /;
        }
    }
}

이렇게 두가지 종류의 nginx.conf 를 작성한다.

각각 blue와 green에 대한 conf 파일로 배포되는 컨테이너 색상에 맞춰 변경해준다.

→ 이 과정은 위의 배포 스크립트에 적용되어있다.

설정 파일도 간단하게 확인해보자.

http { } 안에 서버 블록, 업스트림 블록, 로깅 설정 등등을 작성할 수 있는데,

upstream backend {
	server www.dacheserver.com:8080;
}

이렇게 upstream을 설정해준다.

이를 통해서 프록시 서버인 Nginx에서 실제 백엔드 서버인 www.dacheserver.com:8080 로 요청을 전달하게 된다.

이 과정은 아래의 server 블록의 proxy_pass: 를 통해 처리된다.

server {
	listen 80;
	server_name api.dacheserver.com www.dacheserver.com dacheserver.com;
	return 301 https://$host$request_uri;
}

이 부분은 80 서버 블록으로 즉 http 요청이 들어오는 경우 https로 변경하여 다시 리다이렉트 하는 부분이다.

server {
	listen 443 ssl;
	server_name api.dacheserver.com www.dacheserver.com dacheserver.com;
	ssl_certificate /etc/letsencrypt/live/api.dacheserver.com/fullchain.pem;
	ssl_certificate_key /etc/letsencrypt/live/api.dacheserver.com/privkey.pem;

	location / {
		proxy_pass https://backend;
		proxy_set_header Host $host;
		proxy_set_header X-Real-IP $remote_addr;
		proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
		proxy_set_header X-Forwarded-Proto $scheme;
    proxy_redirect https://www.dacheserver.com:8081/ /;
	}
}

이 부분은 443 서버 블록으로 즉 https 요청이 들어온 경우 처리하는 부분이다.

ssl_certificate 부분을 통해 인증서 처리를 해준다.

→ 이 부분은 ec2 서버에 Docker로 Nginx를 올려서 처리할 때 aws의 인증서가 등록되지 않아 오류가 발생해 직접 인증서를 서버에 올려서 사용하기 때문에 추가한 부분이다.

아래는 위에서 설명한 것과 같이 요청이 들어오면 몇가지 설정을 하여 proxy_pass 를 통해 백엔드 서버에 요청을 보낸다.

그리고 proxy_redirect 에서 https://www.dacheserver.com:8080 로 돌아온 요청을 / 로 변경하여 클라이언트로 https 응답을 하는 것이다.

즉, 정리하면

프론트 요청 → Nginx 프록시 서버 → 백엔드

백엔드 응답 → Nginx 프록시 서버 → 클라이언트

이렇게 될 수 있도록 해주는 것이다.

서버에서는 이를 위해서 이러한 파일을 가지고 있다.

  • /서버 내부 경로/

    • docker-compose.blue.yml

    • docker-compose.green.yml

    • docker-compose.nginx.yml

      (여기까지 컨테이너 올리기 위한 compose 파일)

    • deploy.sh

    • nginx.blue.conf

    • nginx.green.conf

    • nginx.conf

이를 통해서 nginx.blue.conf 혹은 nginx.green.conf가 nginx.conf에 복사되어 nginx.conf가 재등록 되어 설정이 변하는 방식이다.
